八路進一路出切換閥自動進樣控制器

1、用途

     八路進一路出切換閥自動進樣控制器是一種在線自動控制系統。可由一個八進一出的順序切換閥及一個六通進樣閥組成等執行器件，程序控制及氣路系統組成(可以根據用戶要求增減模塊)。適用于大學試驗室及中小企業試驗室的儀器分析中多路樣品的自動采集程序控制，即可以與儀器單機配合使用也可以與其它設備構成系統，并具有數據傳輸功能。本控制器操作簡單、方便、靈活、可靠。還可用于電動切換閥、氣動切換閥的切換、電磁閥的開與關；和色譜儀的進樣閥與色譜工作站的同步控制，配合色譜儀進行采樣、進樣、氣路切換及色譜柱的反吹等分析需要，也可用于相同要求的儀器、設備系統場所。

控制器可采用485接口，具有數據通訊和觸摸屏功能；也可以手動對單個樣品進行逐一檢測。

2.視頻展示（視頻內容僅供參考）

3、多通閥進氣系統工作原理（參考六路進一路出切換閥自動進樣控制器）

     控制器由電動順序切換閥、浮子流量計和通訊控制電路組成。如圖所示，通過液晶屏操作控制順序切換閥選擇不同氣源輸入，將樣品氣體或液體定量送入色譜檢測環節，通過485現場通訊總線，上傳工作狀態。

4、安裝使用與注意事項（參考六路進一路出切換閥自動進樣控制器）

使用方法：

1.將6路被測氣體分別 接到控制系統后面板的進氣口1、2、3、 4、5、6號口，7號口是出口。

2.控制系統后面板有485通訊接口，接口1 為正；2為負。485接口電纜藍為正；棕為負。

3.將220VAC電源線插入控制系統后面板的電源插座，并與電源連接。

4.打開前面板的電源開關，此時1-6六位閥自動復位到初始狀態，即1-7兩口相通。

注意事項：

a）使用的氣體應純凈、干燥，防止油污、灰塵及機械雜質進入閥體；

b）氣體應純凈，無油、無水、無固體雜質；

c）與閥連接的管路孔口應光滑無毛刺；

d）管路與閥安裝時應雙手操作，將螺母與密封壓環順序套在氣路管上進行安裝。

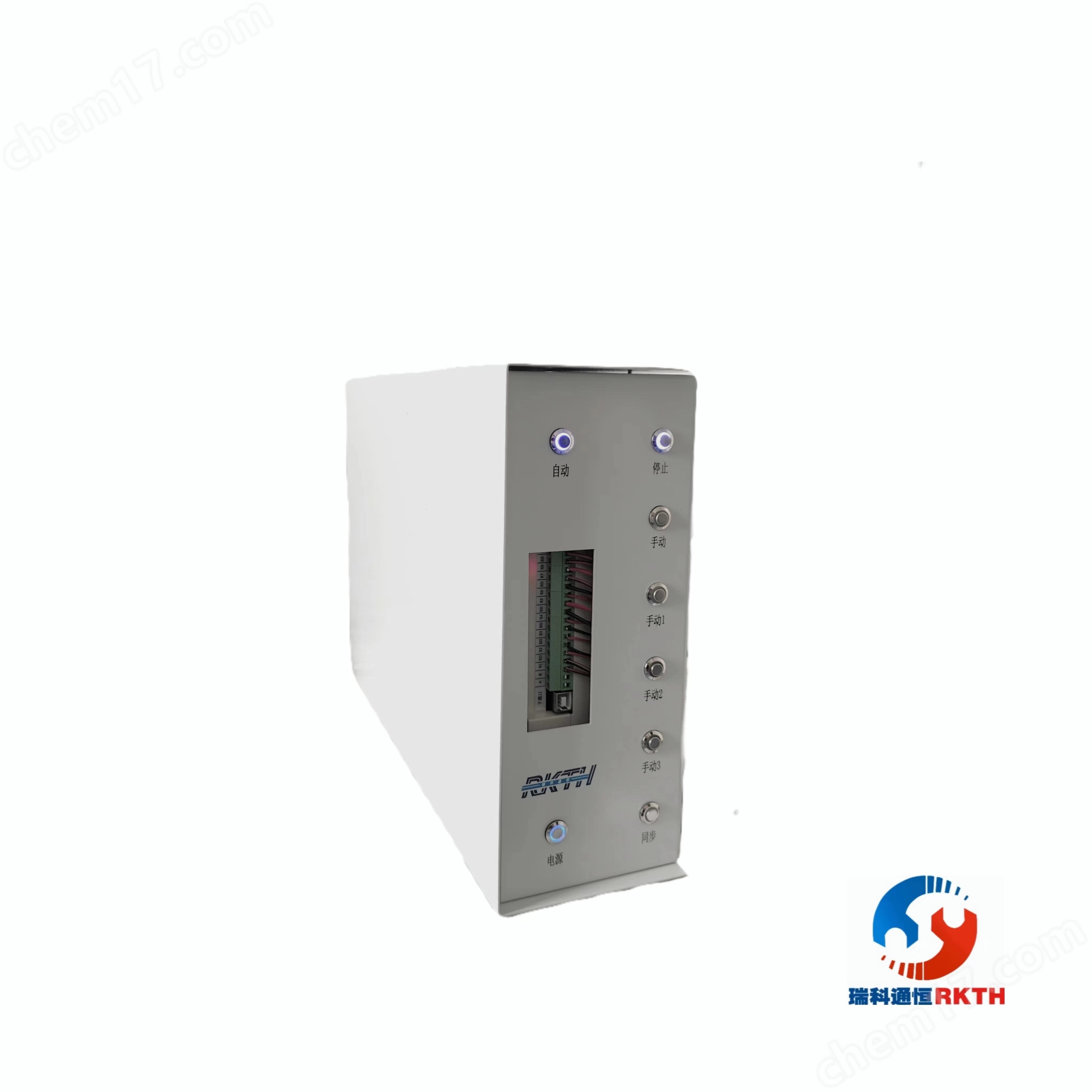

5、八路進一路出切換閥自動進樣控制器類型展示

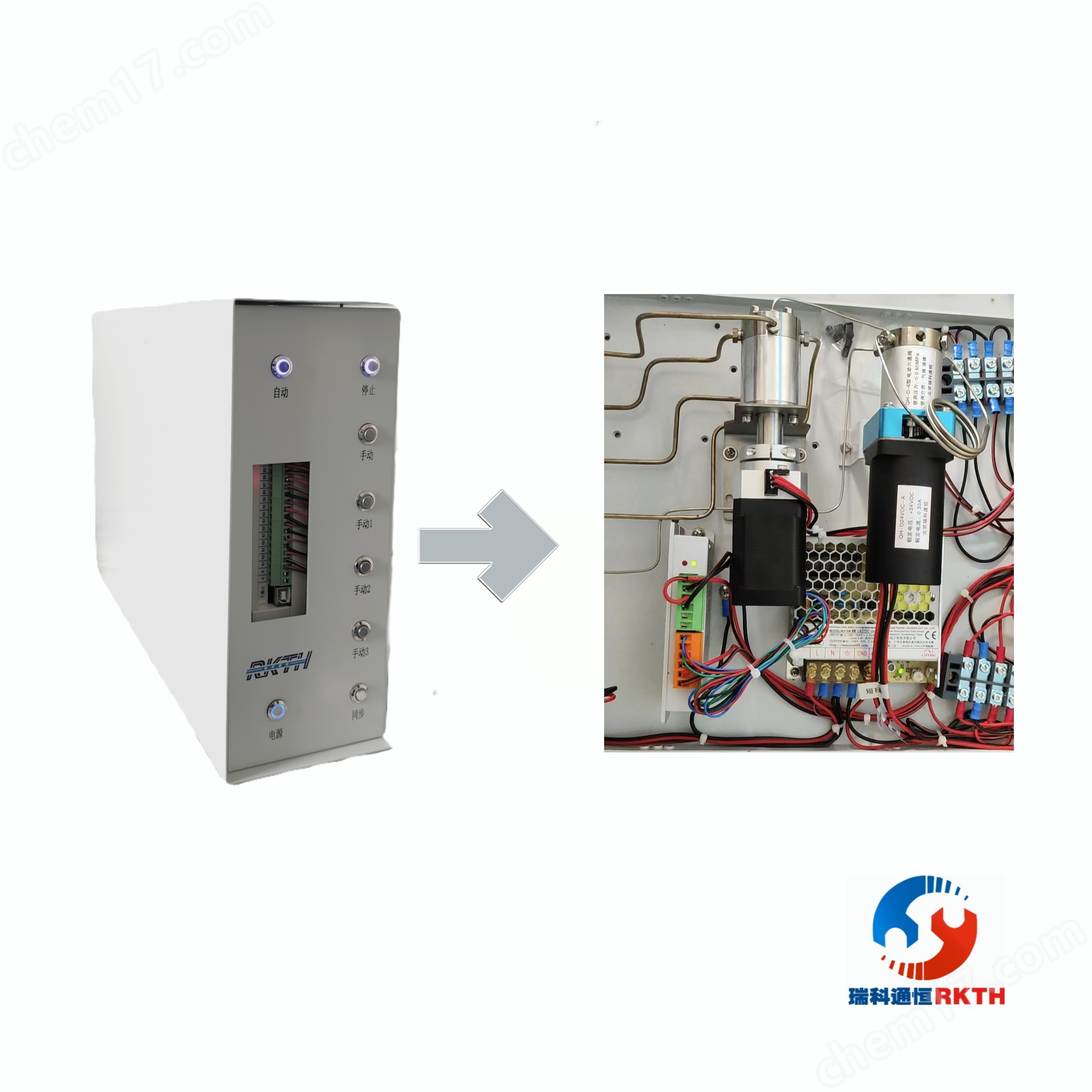

6、控制器內部電動順序切換閥展示
